在水利工程、環(huán)保防滲、垃圾填埋等領(lǐng)域，土工膜是常用的防滲材料，它的質(zhì)量可以影響工程安全性與使用壽命。那么，它怎么區(qū)分好壞呢？

一、外觀與物理特性鑒別

1、表面特征

優(yōu)質(zhì)土工膜（如HDPE材質(zhì)）表面是均勻的黑亮色澤，觸感光滑且無(wú)雜質(zhì)斑點(diǎn)。劣質(zhì)產(chǎn)品則顏色發(fā)烏，表面粗糙并存在明顯顆?；驓馀荩@種瑕疵會(huì)導(dǎo)致抗穿刺能力下降。

2、柔韌性與耐撕裂性

通過(guò)彎折測(cè)試可快速判斷：優(yōu)質(zhì)土工膜可反復(fù)彎折5次以上無(wú)白色折痕，撕裂時(shí)需要較大外力且斷口呈粘性；劣質(zhì)產(chǎn)品易脆裂，彎折2-3次即出現(xiàn)斷裂。

3、拉伸性能

實(shí)驗(yàn)室數(shù)據(jù)顯示，優(yōu)質(zhì)土工膜拉伸長(zhǎng)度可達(dá)自身7倍以上，斷裂強(qiáng)度≥27MPa，而劣質(zhì)產(chǎn)品僅能拉伸至4倍，強(qiáng)度低于17MPa。

二、化學(xué)與環(huán)境穩(wěn)定性驗(yàn)證

1、耐腐蝕與抗老化能力

通過(guò)酸性溶液浸泡實(shí)驗(yàn)可驗(yàn)證：優(yōu)質(zhì)土工膜在pH值1-14環(huán)境下72小時(shí)無(wú)膨脹、變色；紫外線加速老化測(cè)試中，它的性能保持率需≥85%（參照CJ/T234-2006標(biāo)準(zhǔn)）。

2、抗環(huán)境應(yīng)力開(kāi)裂（ESCR）

優(yōu)質(zhì)HDPE土工膜通過(guò)ASTM D5397測(cè)試，耐環(huán)境應(yīng)力開(kāi)裂時(shí)間≥300小時(shí)，適用于溫差大或地質(zhì)變形的復(fù)雜環(huán)境。

三、使用壽命與工程適配性

1、壽命對(duì)比

地下環(huán)境中，優(yōu)質(zhì)土工膜使用壽命超100年，而添加回收料的劣質(zhì)產(chǎn)品僅能維持20年；地上暴露場(chǎng)景下，抗紫外線型優(yōu)質(zhì)膜壽命≥5年，劣質(zhì)膜2年內(nèi)即出現(xiàn)粉化。

2、厚度與場(chǎng)景適配

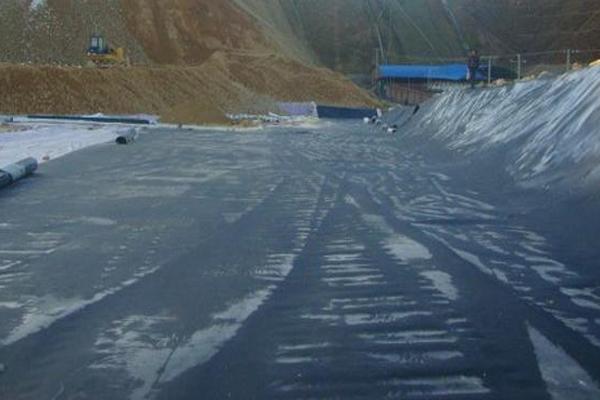

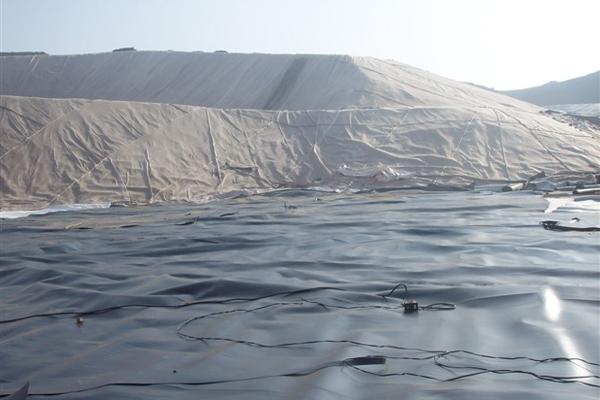

（1）垃圾填埋場(chǎng)：推薦1.5-2.0mm城建標(biāo)準(zhǔn)膜，抗?jié)B系數(shù)≤1×10?13 cm/s；

（2）魚(yú)塘/藕池：0.5mm全新料吹塑工藝膜，可以避免淋膜產(chǎn)品的厚度不均問(wèn)題；

（3）隧道工程：需搭配無(wú)紡布復(fù)合型土工膜，摩擦系數(shù)≥0.45以防止層間滑移。

四、專業(yè)檢測(cè)方法與標(biāo)準(zhǔn)

1、實(shí)驗(yàn)室檢測(cè)

（1）物理指標(biāo)：滲透系數(shù)（ASTM E96）、直角撕裂強(qiáng)度（≥80N/mm）；

（2）化學(xué)指標(biāo)：炭黑含量（2%-3%）、氧化誘導(dǎo)時(shí)間（≥20min）。

2、現(xiàn)場(chǎng)檢測(cè)技術(shù)

（1）電火花檢測(cè)：可定位0.5mm以上孔洞；

（2）雙電極法：精準(zhǔn)檢測(cè)接縫滲透缺陷。

五、采購(gòu)避坑指南

1、生產(chǎn)工藝對(duì)比

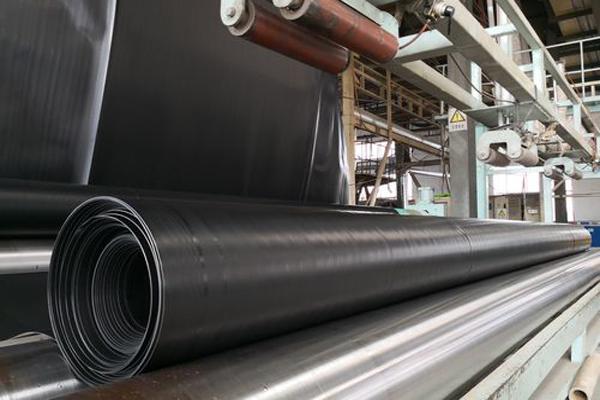

優(yōu)先選擇吹塑法生產(chǎn)的光面/糙面膜，厚度誤差≤3%；警惕淋膜產(chǎn)品，其厚度不均且復(fù)合強(qiáng)度低。

2、成本陷阱

低于市場(chǎng)價(jià)30%的產(chǎn)品多添加再生料，可通過(guò)密度檢測(cè)識(shí)別（優(yōu)質(zhì)HDPE密度≥0.94g/cm3）。
