土工膜有著非常好的防滲、隔離和保護性能。能夠確保土工膜的完整性和防滲性能，土工膜爬焊機是高效的焊接設備，今天小編來聊一聊它的使用方法，下面一起看一看吧。

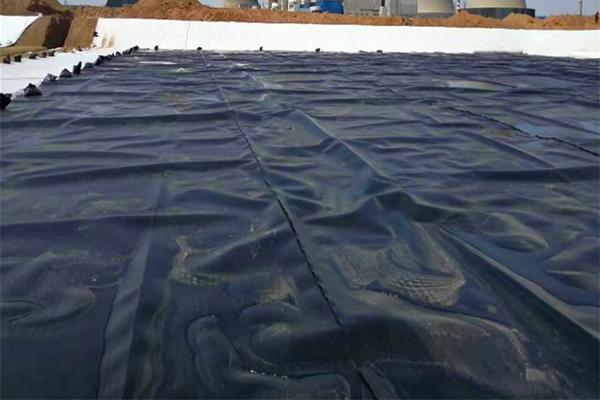

一、設備概述

土工膜爬焊機采用熱熔焊接原理，通過加熱和壓力把兩層土工膜材料熔融并粘接在一起，形成無縫連接。該設備是由加熱元件、壓力控制系統(tǒng)和移動裝置等組成。加熱元件負責提供高溫，讓土工膜材料熔化；壓力控制系統(tǒng)則通過施加適當?shù)膲毫?，確保兩層土工膜緊密粘接；移動裝置則用于調整焊接位置，完成整個焊接過程。

二、使用前準備

1、電源連接：使用不小于10A的三芯電源線和三座插座，確保外線已接好。檢查電源開關處于斷開狀態(tài)，并將調溫電位器與調速電位器調到0位。把土工膜焊接機壓桿手柄壓下，使壓輪處于分離狀態(tài)后，插上電源插頭。

2、材料準備：把需要焊接的土工膜材料邊緣修整平直，面朝前方，左下、右上重疊，搭接寬度一般為100mm或150mm。還要確保接頭面處的防水板表面清理干凈。

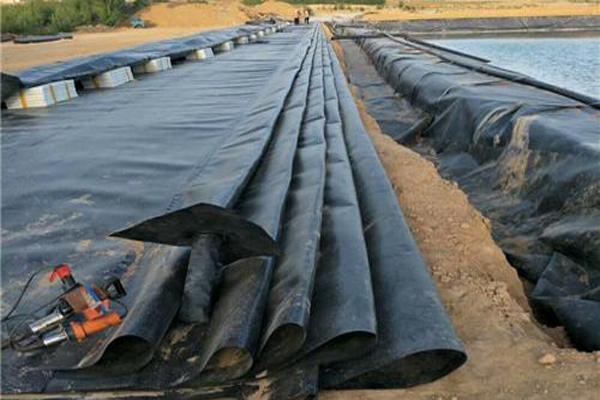

三、操作步驟

1、預熱設備：打開電源開關，選擇一定的溫度和速度，取幾條窄料進行試焊。由于溫度、材料厚度不同，同一材質的焊接選擇溫度也會有所差異。一般，速度可設定為約2m/min，溫度則從低溫到高溫（約250℃-350℃）慢慢調節(jié)，才能確定最佳焊接效果。

2、判斷焊接溫度：PE材料，可直接觀察焊痕是否平整并帶有玻璃狀，以判斷速度和溫度是否合適。焊痕出現(xiàn)嚴重破折，表明溫度過高或速度偏慢；焊痕不并帶有白色狀，則表明溫度偏低或速度偏快。不同材料，也可通過觀察它有無明顯的焊接痕跡，或等它全部冷卻后進行抗拉測試來判斷焊接效果。

3、正式焊接：在確定好溫度和速度后，把需焊接的材料放入兩壓輪間，使土工膜焊接機的機身與母材邊緣平行，把壓桿手柄合上就可自行焊接。操作人員要觀察焊痕與母材邊緣有無偏差，及時作小范圍內糾正。

4、焊接結束：在材料焊到盡頭時，及時把壓桿手柄壓下，使上、下壓輪處于分離狀態(tài)，以免時間過長燒壞膠輪。

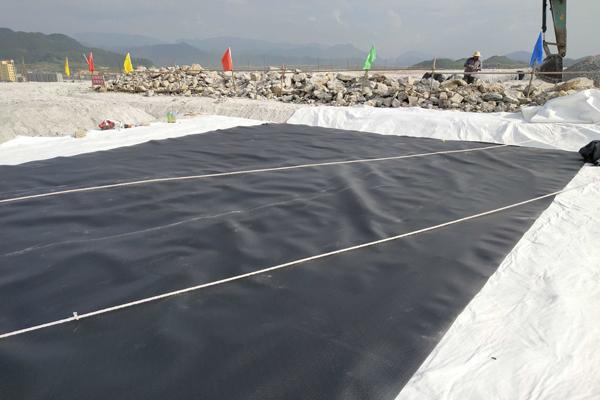

四、注意事項

1、壓力調節(jié)：使用一段時間后，壓力可能會變小。這時候，可用十字螺絲刀穿過電線固定架后面的孔，對準凸輪上的M4螺絲進行調節(jié)，但要注意壓力要適中，不可一次調節(jié)過大，以免損壞壓力機構。

2、溫度與速度：由于熱惰性的原因，在焊接中如出現(xiàn)溫度過高或過低，可在小范圍內調整速度來彌補溫度的偏差。

3、材料處理：已焊好的材料與另一材料成“T”型搭接時，要把貼熱楔一面的搭頭焊痕斜著切除長度約100mm。
