土工膜具有非常好的防滲作用，在我們生活中應(yīng)用范圍非常廣，像魚(yú)塘、淺藕池、垃圾填埋場(chǎng)、廢渣填埋場(chǎng)等都能用到它，它在施工的時(shí)候由于很多的注意事項(xiàng)，今天小編來(lái)聊一聊有哪些呢？下面一起看一下吧。

隨著我國(guó)施工項(xiàng)目進(jìn)度的推進(jìn)，焊接工作質(zhì)量管理控制技術(shù)要求及時(shí)檢查復(fù)合土工膜和膜的焊接質(zhì)量，并對(duì)漏焊和虛焊部位隨時(shí)用塑料焊槍進(jìn)行補(bǔ)焊?，F(xiàn)場(chǎng)焊縫質(zhì)量檢驗(yàn)分析方法:目前，還沒(méi)有好的現(xiàn)場(chǎng)焊縫檢驗(yàn)研究方法。一般情況下，主要是目視檢查兩道焊縫是否平整、清晰、無(wú)褶皺、透明、無(wú)渣、漏點(diǎn)、熔點(diǎn)或焊縫氣泡邊緣。

復(fù)合土工膜上無(wú)紡?fù)凉げ?/a>的縫制應(yīng)應(yīng)用便攜式封口機(jī)舉行，其緊密度應(yīng)適中，以保障膜和織物的復(fù)合應(yīng)力。使用顯微鏡時(shí)，應(yīng)將顯微鏡放置在可疑的地方，如發(fā)現(xiàn)漏洞和薄弱點(diǎn)，應(yīng)使用焊槍或粘合劑處理。用焊槍將焊縫之間的兩端焊死，然后用帶壓力表的氣缸夾住氣針，將氣針穿入焊縫之間的孔中。充氣時(shí)，焊縫中的空氣應(yīng)與氣針一起漏出。此時(shí)，只需用橡皮泥堵住穿刺部位，吹氣，然后用手指按在煤氣針前面。如果您觀察它超過(guò)30秒，氣體將不會(huì)泄漏，然后認(rèn)為連接是合格的。

鋪設(shè)前的準(zhǔn)備:

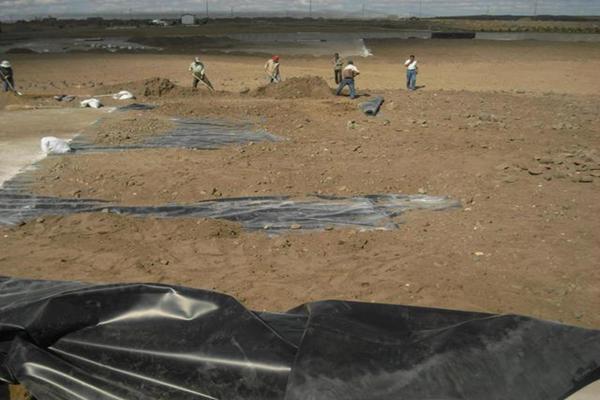

1、地基處理: 清理土工膜鋪設(shè)表面，要求平整堅(jiān)實(shí)無(wú)凹凸不平、裂縫等土壤。鋒利的物體、石頭、鐵絲、棍子等。不允許。不透水區(qū)域的草皮、樹(shù)根要清除，雜草上要噴灑除草劑。

2、粒徑較小的砂土層或粘土層應(yīng)鋪設(shè)在接觸面上，與膜層作為保護(hù)層，保護(hù)層厚度不小于30厘米。

鋪設(shè)方法：

1、沿一定發(fā)展方向進(jìn)行鋪設(shè)，鋪設(shè)要平穩(wěn)，松緊適度，以符合中國(guó)少量下沉。

2、土工膜應(yīng)預(yù)留10厘米擺布的邊，用公用熱焊機(jī)焊接，土工布用縫紉機(jī)縫制。

3、鋪設(shè)土工膜時(shí)，邊緣進(jìn)行接縫處不應(yīng)有油污、水分、灰塵等，以免造成影響以及焊接工作質(zhì)量。

4、焊接前，應(yīng)在接縫處調(diào)整兩層聚乙烯單膜，然后將兩層聚乙烯單膜重疊到一定寬度。搭接寬度一般為6-8cm，要平整無(wú)褶皺。

5、 施工程序：焊接聚乙烯薄膜，縫底布；把上面的布翻轉(zhuǎn)過(guò)來(lái)縫制。

施工流程：

1、土工膜具有施工的基面要求

安裝基底表面要夯實(shí)整平，去掉樹(shù)根、石塊、玻璃和鐵釘?shù)燃怃J物體；基底陰陽(yáng)角需修整圓順，圓角半徑≥50cm ，焊接縫表面必須清理干凈；在土建、監(jiān)理、業(yè)主、施工方驗(yàn)收簽字認(rèn)可后便可進(jìn)行鋪土工膜施工。

2、土工膜建筑的氣候要求

氣溫一般應(yīng)在5 ℃ 以上，低溫時(shí)土工膜應(yīng)繃緊，高溫時(shí)膜應(yīng)放松。它的安裝施工，根據(jù)現(xiàn)場(chǎng)具體情況和當(dāng)時(shí)的氣候條件，提前設(shè)定2%~5%的延伸量；風(fēng)力低于四級(jí)；氣溫過(guò)低時(shí)，一般不得在四級(jí)以上大風(fēng)或雨雪天氣下施工； 當(dāng)風(fēng)天氣或風(fēng)力影響它的施工時(shí)，要焊接的膜應(yīng)用大石塊或沙袋壓牢。

3、土工膜的鋪設(shè)

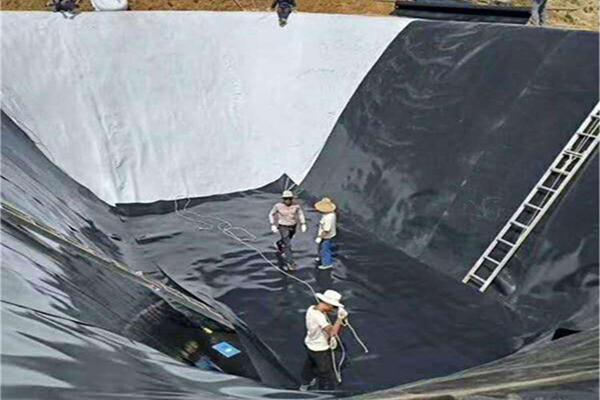

鋪設(shè)土工膜是整個(gè)防滲系統(tǒng)中接縫的布置方向，平行于最大坡腳線，即沿坡方向。鋪設(shè)它時(shí)，應(yīng)盡量減少焊縫，在保證質(zhì)量的同時(shí)，盡量節(jié)省原材料。通常在拐角及畸形發(fā)展地段，應(yīng)是接縫進(jìn)行長(zhǎng)度可以盡量減短。除特殊要求外，在坡度大于1: 6的斜坡上，焊縫盡量不要設(shè)置在距坡頂或應(yīng)力集中區(qū)1.5m以內(nèi)。在鋪設(shè)它時(shí)，應(yīng)避免人工皺紋，溫度較低時(shí)，應(yīng)盡量拉緊，使之光滑。它在設(shè)計(jì)完成后，應(yīng)盡量減少在膜上行走、移動(dòng)工具等，任何可能對(duì)膜物體造成傷害的，不應(yīng)放置在膜上或攜帶在膜上行走，以避免膜意外造成傷害。關(guān)鍵工序是在鋪膜前對(duì)膜進(jìn)行開(kāi)箱檢查外觀質(zhì)量，對(duì)發(fā)現(xiàn)的機(jī)械損傷、生產(chǎn)創(chuàng)傷、孔洞、破損等缺陷進(jìn)行記錄和修補(bǔ)。切割膜前，測(cè)量其相關(guān)尺寸后，再根據(jù)實(shí)際情況切割，鋪膜時(shí)膜與膜之間接縫的重疊寬度為10cm~15cm，使接縫排列方向平行于最大坡腳線，即沿坡向。

4、土工膜的焊接

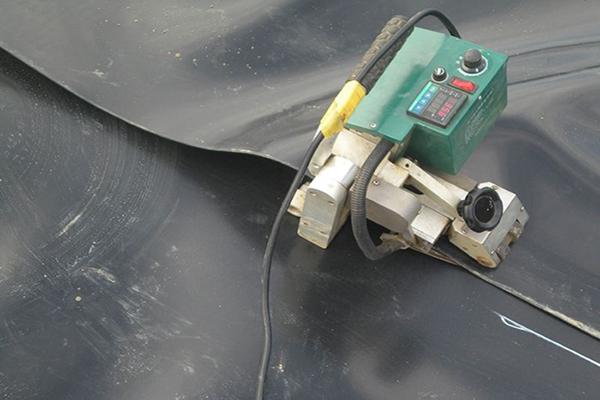

它的焊接技術(shù)使用雙驅(qū)動(dòng)學(xué)生自行式土工膜焊接機(jī)，采用這種雙軌熱熔焊接。焊機(jī)無(wú)法焊接的部位，應(yīng)采用擠出式熱熔焊機(jī)，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫；焊機(jī)焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、啟動(dòng)馬達(dá)；接縫處不得有油污、灰塵，它的搭接段面不應(yīng)有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈；每天焊接開(kāi)始時(shí)，通常應(yīng)在現(xiàn)場(chǎng)先試焊一條0．9mm X 0．3mm的試樣，搭接寬度不小于10cm并在現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn)，試樣合格后，便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。焊機(jī)在焊接膜過(guò)程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)；焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象；在遇上膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm。應(yīng)成T字型，不得十字交叉；焊膜時(shí)不許壓出死折，鋪設(shè)膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群湍ば阅芤?，預(yù)留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外；溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理；它在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。

5、土工膜的錨固

土工膜錨固方法很多，如槽錨、射釘錨、膨脹螺栓錨固、埋件固定等。尾礦庫(kù)通常采用溝槽錨固固定；它要翻過(guò)錨固溝底并上卷100mm～200mm鋪設(shè)；鋪設(shè)好后回填粘土料，如尾礦庫(kù)分期建設(shè)，每期都應(yīng)挖開(kāi)上一期的錨固溝，把新舊膜搭接焊縫后重新壓土回填。

6、確保企業(yè)焊接工作質(zhì)量，要進(jìn)行土工膜成品可以檢測(cè)和修補(bǔ)

檢測(cè)按三個(gè)主要步驟可以進(jìn)行，即目測(cè)、充氣檢測(cè)及破壞環(huán)境試驗(yàn)。目測(cè)主要是對(duì)鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對(duì)這一工作都應(yīng)貫徹在全部施工過(guò)程中；除目檢外，如有必要還可采用真空檢測(cè)和氣壓檢測(cè)，充氣壓檢測(cè)的充氣強(qiáng)度為0．25mpa，5min不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20％；進(jìn)行拉力測(cè)試時(shí)（破壞試驗(yàn)），其標(biāo)準(zhǔn)為在做剝離和剪切試驗(yàn)時(shí)，焊縫沒(méi)被撕裂開(kāi)而膜母材被撕拉破壞，此時(shí)焊接合格；外觀檢查，發(fā)現(xiàn)膜面有孔眼等缺陷損及焊接過(guò)程中出現(xiàn)的漏焊、虛焊、破損等情況下，應(yīng)及時(shí)用新鮮的母材修補(bǔ)，補(bǔ)疤每邊超過(guò)破損部位10cm～20cm。

7、土工膜施工過(guò)程中注意安全事項(xiàng)

熱風(fēng)槍、砂輪機(jī)和土工膜焊機(jī)拖帶的電源線在使用過(guò)程中，必須最大限度地遠(yuǎn)離其工作部位，以免損傷腦筋電線發(fā)生漏電；除熱風(fēng)焊接外，熱風(fēng)槍的嘴部在任何情況下都不得與膜面接觸，并且盡可能地遠(yuǎn)離膜面、人體、機(jī)械等物體；焊機(jī)在不使用時(shí)，不得直接放置在膜面上，應(yīng)放置在支架或沙袋上；裁膜用到的刀使用完畢后，應(yīng)立即將刀片收回刀盒內(nèi)；在現(xiàn)場(chǎng)使用的各種臨時(shí)性小型工具，使用完畢，應(yīng)及時(shí)放人工具箱內(nèi)；嚴(yán)禁將從膜擠壓焊接機(jī)槍頭摘下的焊料物直接丟棄在膜面上；它的施工現(xiàn)場(chǎng)禁止吸煙，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶?，不允許從事有可能破壞膜成品的一切活動(dòng)。

以上就是今天的內(nèi)容，感謝大家的閱讀和觀看，希望對(duì)大家有幫助，如果您有什么不懂的，歡迎聯(lián)系我們的工作人員，我們將竭誠(chéng)為您服務(wù)，山東茂隆新材料科技有限公司是專業(yè)生產(chǎn)土工膜的優(yōu)質(zhì)廠家，一切以客戶的需求為主，并且我們提供免費(fèi)的施工指導(dǎo)，如果您有什么需要，請(qǐng)聯(lián)系我們的工作人員，期待我們以后的合作。
